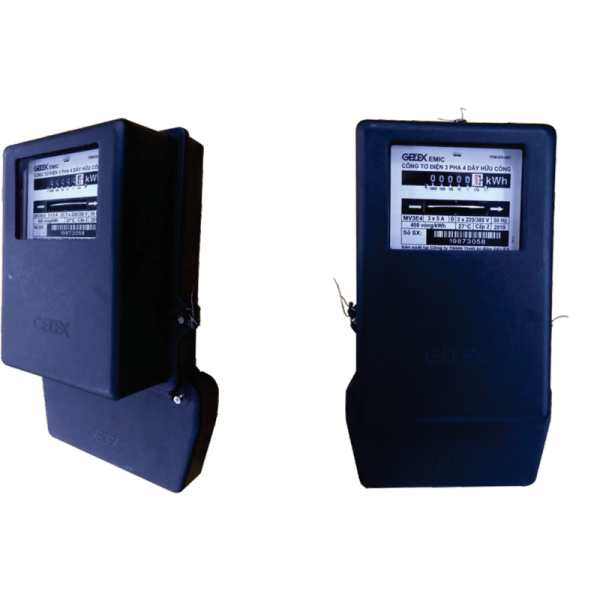

Công Tơ 3 pha MV3E4
Thông số kỹ thuật:
- Điện áp danh định: 220/380 VAC
- Dòng điện danh định: 5A
- Dòng điện quá tải: 6A
- Cấp chính xác: 2
- Kích thước (dài x sâu x rộng): 336 x 127 x 192 mm
Công tơ điện 3 pha EMIC gián tiếp 5(6)A cấu tạo gồm 14 chi tiết như sau:
- Ổ đấu dây: được đúc bằng nhựa Bakelit đen, các đầu cốt đồng được hàn với các cuộn dòng và được trượt trong ổ đấu dây.
- Đế: được thiết kế cấp độ bảo vệ IP54X bằng nhựa đen Bakelit.
- Nam châm hãm: được chế tạo bằng Alnico-5 có lực kháng từ cao, được thiết kế dạng chữ U có 4 cực, có vỏ bảo vệ bằng hợp kim nhôm đúc. Kết cấu này là giảm độ rung và tăng tuổi thọ công tơ.
- Khung: được chế tạo bằng hợp kim nhôm đúc áp lực, đảm bảo độ cứng vững.
- Gối đỡ trên: 1 bạc nhựa POM liền trục vít (lắp trên trục Rôto) quay trong 1 trục thép không gỉ có vỏ nhựa POM bảo vệ.
- Bộ số: có ma sát rất nhỏ gồm khung bằng hợp kim nhôm tấm, các Tang trống số, bánh gẩy, bánh răng, bạc đỡ, bạc chặn bằng nhựa POM và các trục bằng thép không gỉ. Bộ số 1 hướng có cơ cấu chống quay ngược ngay cả kho Rôto quay ngược. Các bộ số có 5 hoặc 6 Tang trống số, chữ số của Tang trống màu trắng trên nền đen từ 0 đến 9 (riêng chữ số của Tang trống số thập phân màu đỏ trên nền trắng trên nền trắng từ 0 đến 9), chữ số có độ cao 5mm rộng 3mm và nét 0.8mm.
- Rôto: trục Rôto bằng thép không gỉ, 2 đĩa roto đươc gắn với trục roto nhờ phương pháp ép phun nhựa đặc biệt. Đĩa roto bằng nhôm có độ tinh khiết cao, đảm bảo momen quay đủ cho dải tải rộng. Cạnh dĩa roto có dấu đen tại vị trí 0 để hiệu chỉnh và kiểm tra công tơ. Trục vít bằng nhựa POM lắp trên trục roto để dẫn động bộ số, tránh những hư hại do vận chuyển theo hướng dọc trục và các hướng kính bằng các cữ dừng cơ khí.
- Phần tử dòng điện: gồm có 1 lỗi từ và 1 cuộn dây lắp trên 1 giá đỡ bằng thép dẫn từ. Các lõi từ bẳng tôn Silic có đặc tính từ tốt được xử lý chống gỉ, cách điện cao, chống ẩm tốt. lõi dòng có bù quá tải bằng 1 hợp kim đặc biệt có khả năng quá tải lớn.
- Cơ cấu chống quay ngược: gồm 1 đĩa cam POM lắp trên trục roto, 1 cá hãm POM quay trên trục théo không gỉ và trụ đỡ lắp trên khung công tơ làm dừng sự quay ngược của roto và sự đếm của bộ số khi công tơ quay ngược.
- Gối đỡ dưới: gồm có 2 loại gối đỡ dưới loại 2 chân kinh hoặc gối đỡ dưới loại gối từ.
- Phần tử điện áp: gồm có 1 lỗi từ và 1 cuộn dây lắp trên 1 giá đỡ bằng thép dẫn từ. Các lõi từ bằng tôn Silic có đặc tính từ tốt được xử lý chống gỉ, cách điện cao, chống ẩm tốt. Lõi áp có bù quá tải bằng 1 hợp kim đặc biệt có khả năng quá tải lớn.
- Mặt số: Hiển thị đầy đủ các thông số của công tơ theo tiêu chuẩn DLVN 07 – 2012 như hãng sản xuất, số chế tạo, kiểu, năm sản xuất, điện áp danh định, dòng điện danh định, dòng điện cực đại, tần số, hằng số công tơ, cấp chính xác, sơ đồ đo, tiêu chuẩn sản xuất, ký hiệu phê duyệt mẫu.
- Nắp: bằng nhựa PC (Polycacbonat) chống cháy có cửa sổ kính trong suốt cho phép nhìn thấy mặt số, bộ số và đĩa roto.
- Nắp che ổ đấu dây: bằng nhựa PC chống cháy, có sơ đồ đấu dây nằm trong nắp che đấu dây.
Nguyên lý hoạt động và công dụng của công tơ điện 3 pha gián tiếp EMIC
Công tơ điện 3 pha gián tiếp EMIC hoạt động theo cảm ứng từ, khi có dòng điện đi qua phần tử dòng điện và phẩn tử điện áp sẽ sinh từ thông tạo momen làm quay đĩa nhôm lúc đó cơ cấu bộ số sẽ hoạt động. Số vòng quay của đĩa nhôm sẽ là số kWh tiêu thụ của công tơ.
Công dụng của công tơ điện 3 pha gián tiếp dùng để đếm điện năng hữu công hàng ngày, hàng tháng, hàng năm để giám sát lượng điện tiệu thụ theo từng thời kỳ từ đó sẽ tính giá thành tiền điện sử dụng. Phù hợp cho các khu nhà cao tầng, khu công nghiệp, các nhà xưởng cho thuê đơn vị sản xuất.
Hướng dẫn lắp đặt và sử dụng
Đối với công tơ diện hay đồng hồ điện 3 pha gián tiếp thường đấu nối theo sơ đồ 3 pha 4 dây sử dụng đi kèm với biến dòng đo lường.
Khi đó đọc chỉ số công tơ điện 3 pha phải nhân với hệ số của máy biến dòng sẽ ra số kWh thực tế tiêu thụ.
Việc chọn biến dòng đo lường để phù hợp với tải tiêu thụ thường dựa vào các nhánh của MCCB tổng.
